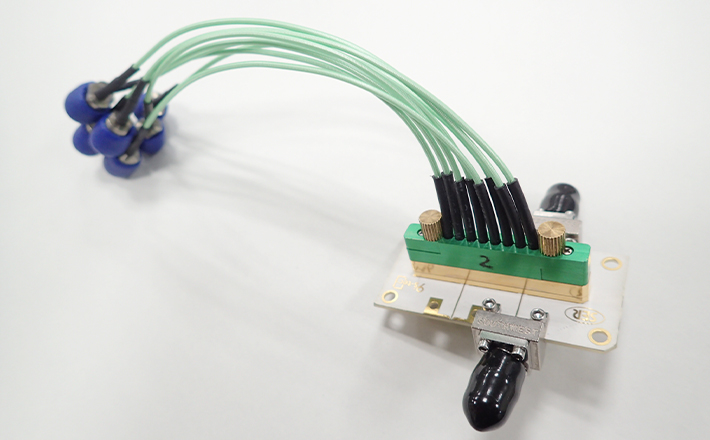

KTCシリーズ:ミリ波同軸ケーブルコネクタ
製品概要
ミリ波同軸ケーブル コネクタはPCB上の小さなフットプリントにマルチチャンネルの同軸ケーブルを配置します。これにより、ボード上のスペースを節約し、ケーブルを DUTにできるだけ近づけることができます。
半田付けは不要で基板のPADに直接プロービングしますので、優れたシグナルインティグリティを実現します。これにより高周波デバイスの検証、ハイスピードデジタルソリューション、基板間の伝送等に同軸ケーブルを用いた高速信号伝送が可能です。DUTに合わせた最適なコネクタ形状、チャンネル数、周波数帯域等のカスタム対応可能です。
半田付けは不要で基板のPADに直接プロービングしますので、優れたシグナルインティグリティを実現します。これにより高周波デバイスの検証、ハイスピードデジタルソリューション、基板間の伝送等に同軸ケーブルを用いた高速信号伝送が可能です。DUTに合わせた最適なコネクタ形状、チャンネル数、周波数帯域等のカスタム対応可能です。
特長
- ソルダーレスコンプレッションマウント方式
- 使用周波数帯域:DC to 67GHz
- 信号間ピッチ:1.6mm / 2.54mm
- 高耐久性:10,000回以上
- チャンネル数 : 4,8,12,16ch
- コネクタ:V(1.85㎜)Male/Female、K(2.92㎜)Male/Female
- ケーブル長:150㎜/300㎜
- フェーズマッチング:±2ps
- 評価キットあり
測定データ
150mmケーブル長
通過特性
反射特性
